Le Cadran Pôlaire
Principe du cadran solaire

 Quelques notions pour comprendre le fonctionnement d'un cadran solaire.

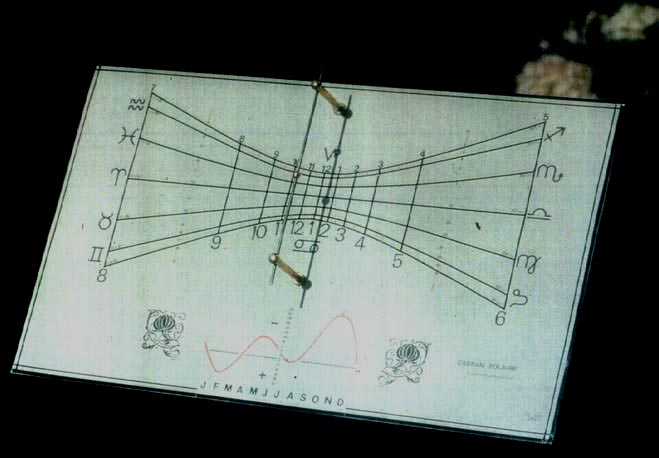

 Bien qu'ils soient faciles à fabriquer, les cadrans pôlaires sont peu courrants.
 Ils donnent l'heure de 7h à 17h.

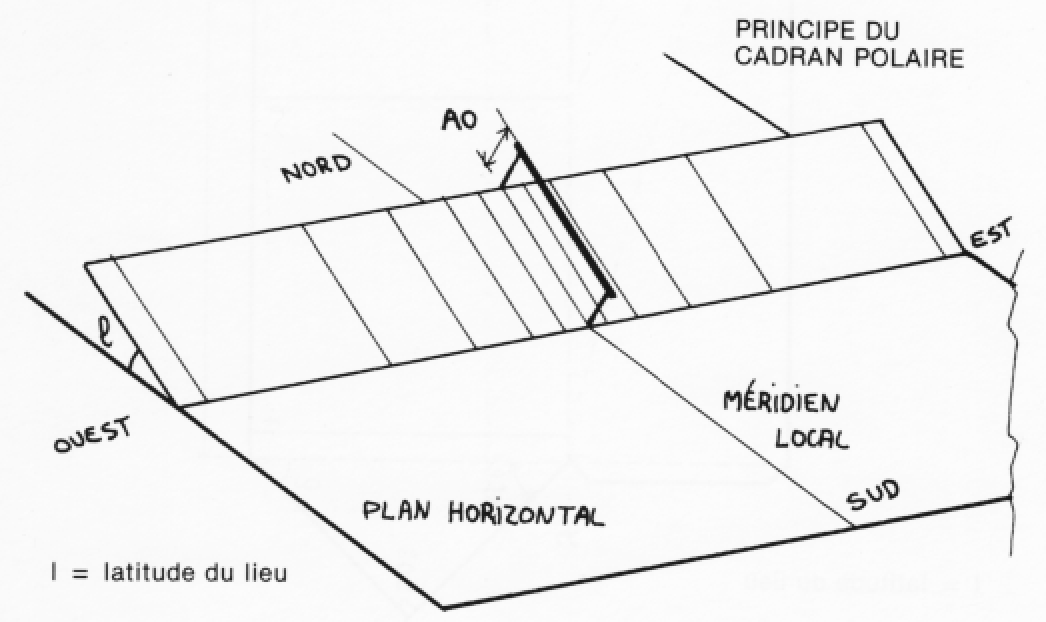

 La table du cadran est perpendiculaire au méridien et inclinée selon un angle égal à la latitude.
 Les lignes horaires sont parallèles entre elles et le style est parallèle à la table.

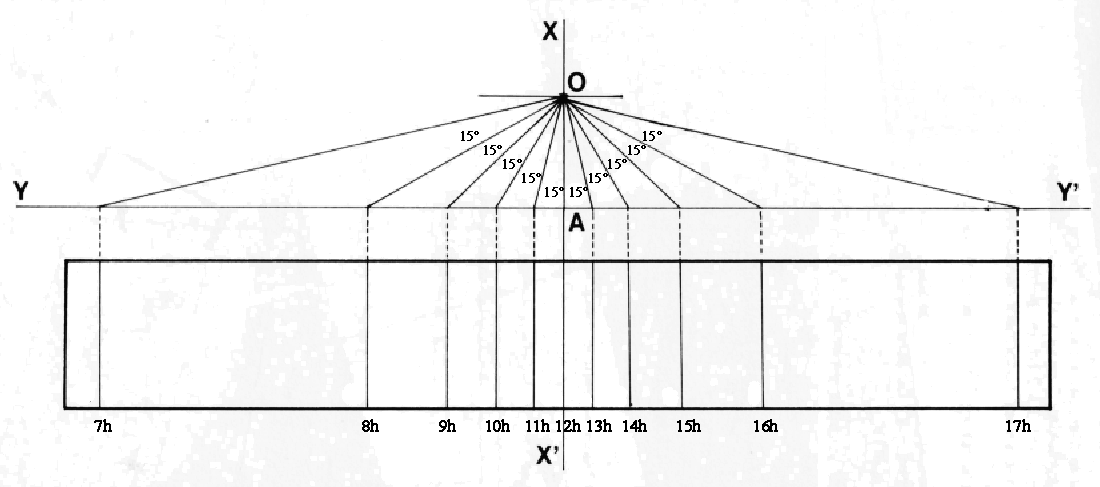

 Le tracé est simple. Tracer X X'. Avec O pour centre tracé un cadran équatorial (heures de 15°). Tracer Y Y' perpendiculaire à X X'. Plus OA est grand plus les lignes horaires coupent Y Y' en formant des segments plus longs.
 Tracer les perpendiculaires à Y Y' à partir des points d'intersection obtenus. La hauteur du style est égale à AO.
